节点的集群由两台计算机组成，每个计算机都称为集群中的一个节点(Node)。由于网络、系统等存在故障(如：网络中某一个交换机存在故障)，一个集群可能分裂为两个组(Node Group)，这种现象叫做脑裂(Brain Split)。当集群发生脑裂后，分裂的两个节点组中的每一个节点组都无法通过心跳信息或者租约信息检测到对方的存在，会认为其他节点组的节点发生了故障，这样在同一时间段，这些节点组中的节点可能会发起对某一共享存储资源(如：存储磁盘)的访问，这样就会导致数据访问错误的发生。此时，集群的管理软件通常会采用一定算法来仲裁由哪一个节点组胜出，并延续原有集群的工作，失败的节点组中的节点则需要重启，并执行重新加入集群的操作。在集群启动过程由于很多状态很不稳定，仲裁程序很容易误判，导致集群脑裂，本发明能解决该问题。
技术说明
本发明解决下面2个脑裂场景
一）、脑裂场景1
1、问题场景

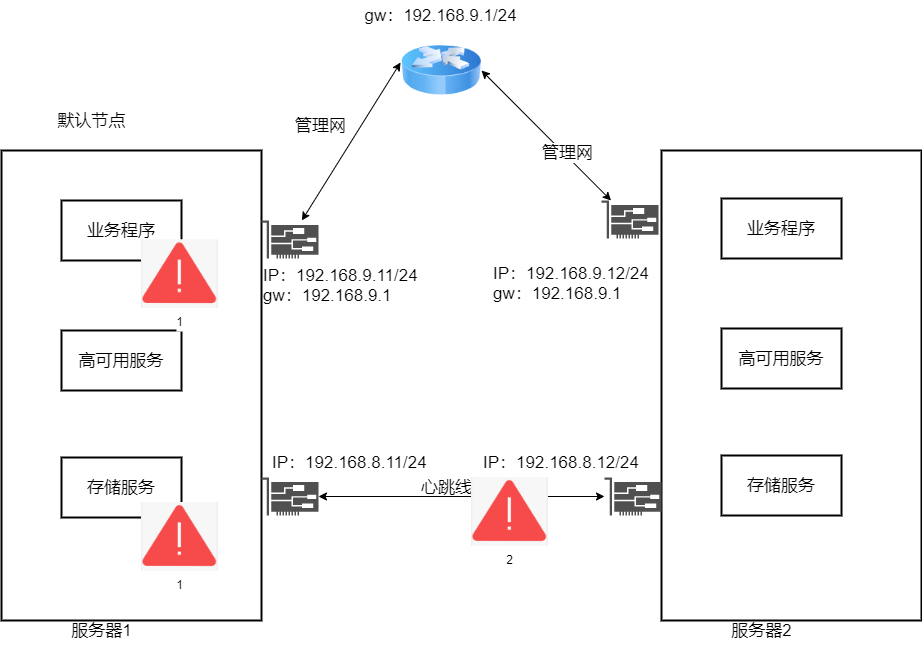

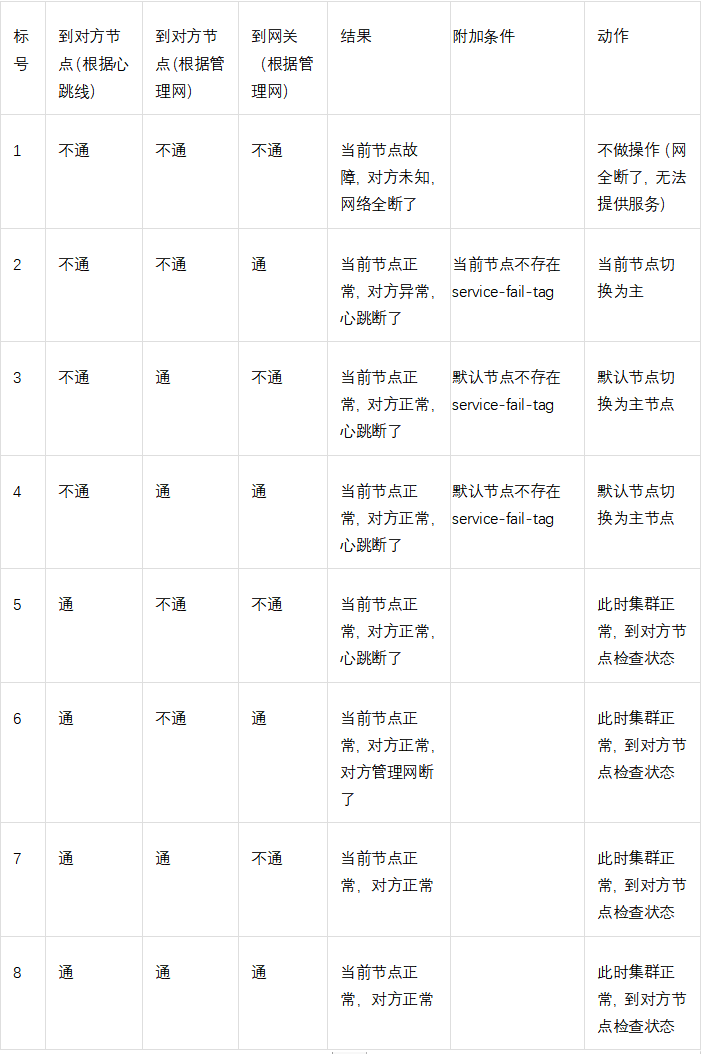

按照上表的逻辑。当左边的默认节点存储和业务程序服务都出现异常时（红色叹号1），右边的服务器2接管服务，切换成单机的节点。此时出现了2次故障2台服务器之间的心跳再断了（红色叹号2）。随后左边的默认节点的存储服务和业务程序又自动恢复了。左边的也满足上表的逻辑第四个场景也切换为主节点。出现了双主节点，2个节点的业务持续往存储里写数据，由于2个物理机存储服务无法通过心跳线组成存储集群，数据无法同步到对端，导致集群脑裂。
2、关键技术
加一个判断条件，2个物理机上的高可用服务周期性检查存储和业务程序，如果出现故障，在本节点写service-fail-tag。如果切换的时候本地存在service-fail-tag，即使满足条件也不切换。
3、写置tag流程
每个节点的高可用服务一个线程执行如下操作，周期性检查当前节点的存储服务是否正常，如果存储不正常，在本地/var/lib/ha-service目录下写service-fail-tag文件。按照上表如果当前节点符合切换，如果当前节点存在/var/lib/ha-service/service-fail-tag文件就禁止当前节点切换为主节点。
4、删除tag流程
当前节点服务恢复正常，并且当前节点和对方组成集群模式。如果当前节点存在/var/lib/ha-service/service-fail-tag文件就将该文件删除，保证下次切换顺利进行。
二）、脑裂场景2
1、问题场景

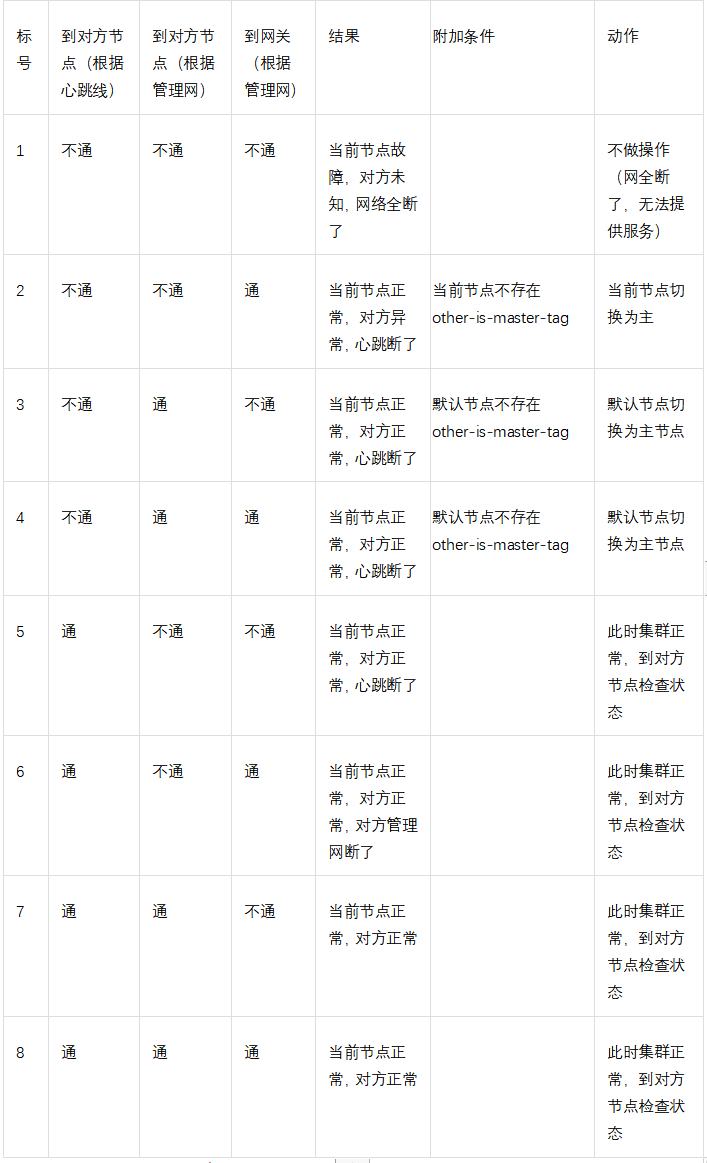

如表1所示，当出现下面故障时，2个节点会被切换成主节点。
● 默认节点物理机1所有网络故障，按照表1场景2逻辑物理机2切为主节点。
●再次发生二次故障，物理机2再管理网故障。
● 默认节点物理机1管理网恢复，此时按照表1场景2逻辑，物理机1也会被切换为主节点。
2、关键技术，新增一个附件条件解决问题
当心跳网故障，管理网正常。需要通过管理网ssh到对端，检查对方的状态之后，通过检查本地是否有other-is-master-tag来判断对方是否为主节点。

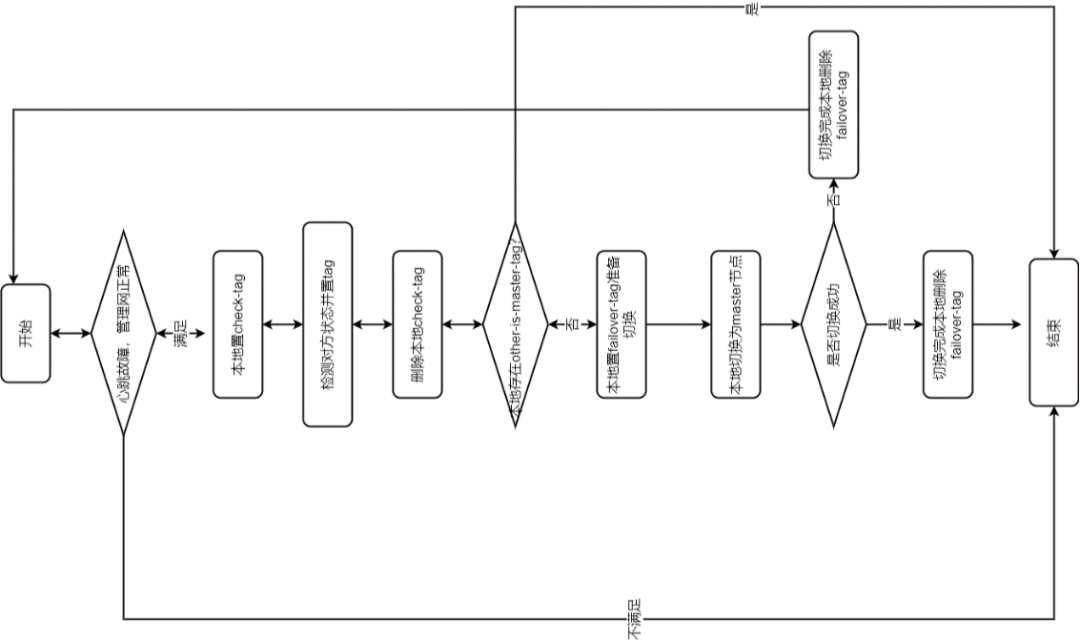

3、置other-is-master-tag流程
● 当心跳网故障，管理网正常。需要通过管理网ssh到对端，检查对方的状态。
● 检查之前在本地/var/lib/ha-service目录置check-tag。表示本地开始检测了。
● 检测对方节点的状态。具体参见下面第4小节。
● 如果本地不存在other-is-master-tag，本地置failover-tag【切换是个过程，切换之前写tag，成功之后删除tag，防止正在切换，导致误判】，本地切换为主节点。
● 本地切换为主节点，切换无论成功还是失败都删failover-tag，如果成功程序结束。否则删除failover-tag重新开始。
4、检测程序详细说明
● 检测开始先判断对方是否在检查，如果正在检查等待30s，重新检查，否则进入在本地写check-tag进入检查流程；
● 判断对方failover-tag【正在切换的标志】是否存在，如果存在，程序返回开始重新检查；
● 判断对方是否为主节点，如果对方为主节点，本端写other-is-master-tag，否则对端other-is-master-tag；
● 写完other-is-master-tag之后，删除检测标记check-tag。

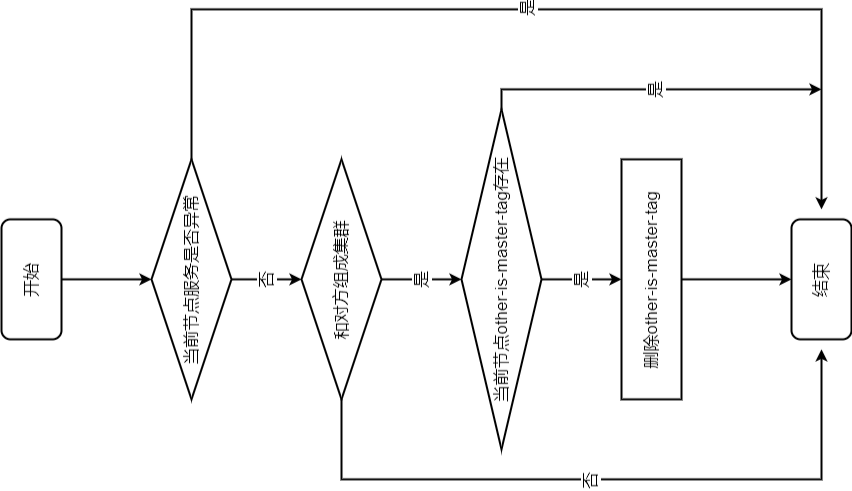

5、当环境恢复删除other-is-master-tag逻辑
当前节点服务恢复正常，切当前节点和对方组成集群模式。如果当前节点存在/var/lib/ha-service/other-is-master-tag文件就将该文件删除，保证下次切换顺利进行。
