本系统技术上采用了一种松耦合的分布式工作流协调系统和方法，用户可以通过调用接口服务API，对工作流进行定义、上线和运维等操作；整个调度系统通过集成分布式定时引擎Quartz，来定时调度工作流并添加到工作流派发分布式消息队列MQ，接收工作流并处理其任务依赖关系，将协调后待执行的业务型任务添加到任务派发分布式消息队列MQ；分布式任务执行器Worker从任务派发分布式消息队列MQ中接收各业务型任务并执行，将任务执行结果通过任务回调分布式消息队列MQ回调至分布式工作流协调器Coordinator；最后Coordinator将任务执行结果持久化保存到数据库，用于反馈给用户。本系统专注于逻辑协调处理，保证工作流协调处理与任务执行充分解耦，提升系统的吞吐量、扩展性以及伸缩性。

技术说明

本系统针对现有技术的不足，采用一种松耦合的分布式工作流协调方法，让Coordinator专注于逻辑协调处理，保证工作流协调处理与任务执行充分解耦，提升系统的吞吐量、扩展性以及伸缩性。

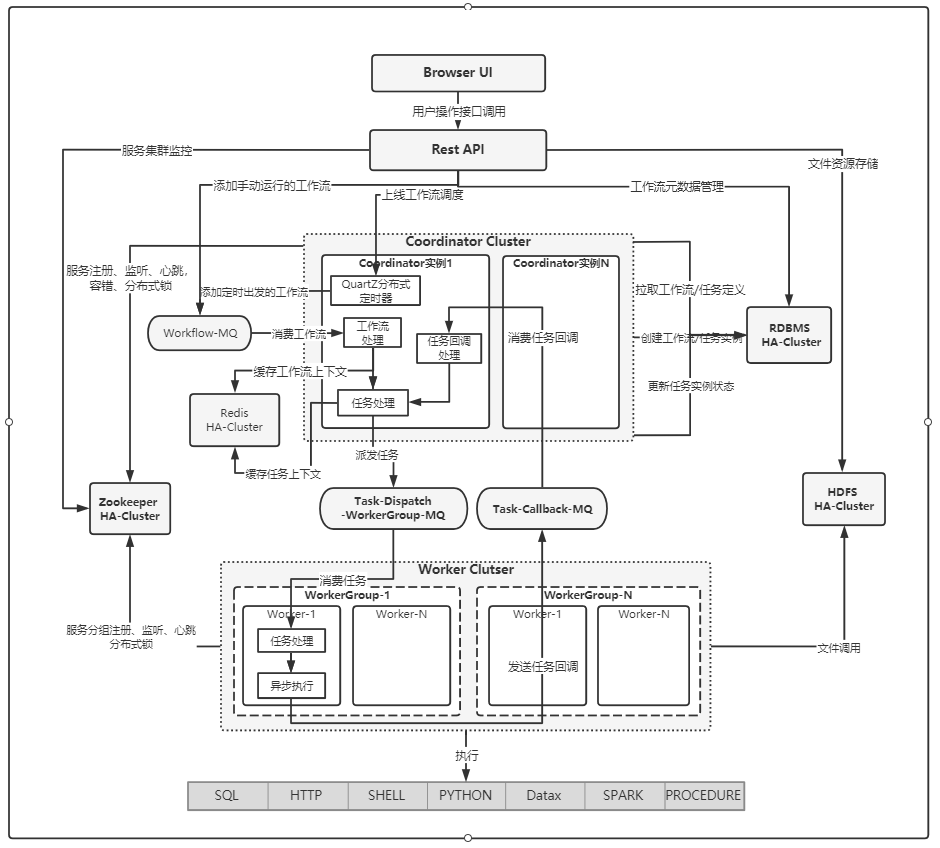

系统主体架构图

整个调度系统包括：接口服务API，分布式工作流协调器Coordinator，分布式任务执行器Worker，高可用缓存Cache，分布式消息队列MQ，数据库RDBMS和分布式协调服务Zookeeper。

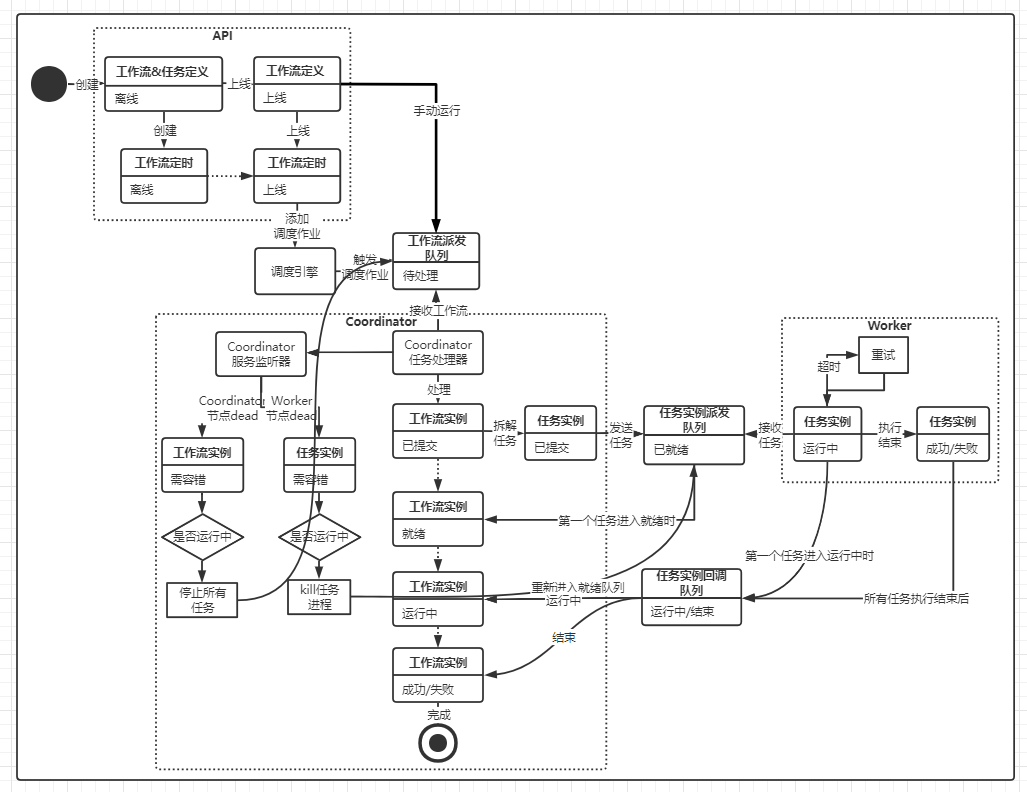

处理流程图

接口服务API通过Zookeeper来监控分布式工作流协调器Coordinator和分布式任务执行器Worker的服务情况。

分布式消息队列MQ包括工作流派发分布式消息队列MQ（workflow-MQ）、任务派发分布式消息队列MQ（task-dispatch-WorkerGroup-MQ）和任务回调分布式消息队列MQ（task-callback-MQ）。

分布式工作流协调器Coordinator执行以下功能：集成分布式定时引擎Quartz，定时调度工作流并发送到workflow-MQ；从workflow-MQ接收工作流进行处理；处理工作流到任务队列的DAG拓扑和优先级排序；将工作流实例及其任务实例的创建、状态更新的数据持久化保存到数据库；将工作流及其任务队列的上下文缓存到高可用缓存redis中；业务类型任务通过task-dispatch-WorkerGroup-MQ派发到分布式任务执行器Worker，逻辑型任务直接在协调器Coordinator上执行；任务实例执行结果通过task-callback-MQ获取；评估自身主机内存、计算资源和线程池的使用率从而合理接收工作流。

分布式任务执行器Worker负责各业务型任务的接收、执行、回调；评估自身主机内存、计算资源和线程池的使用率从而合理接收任务。

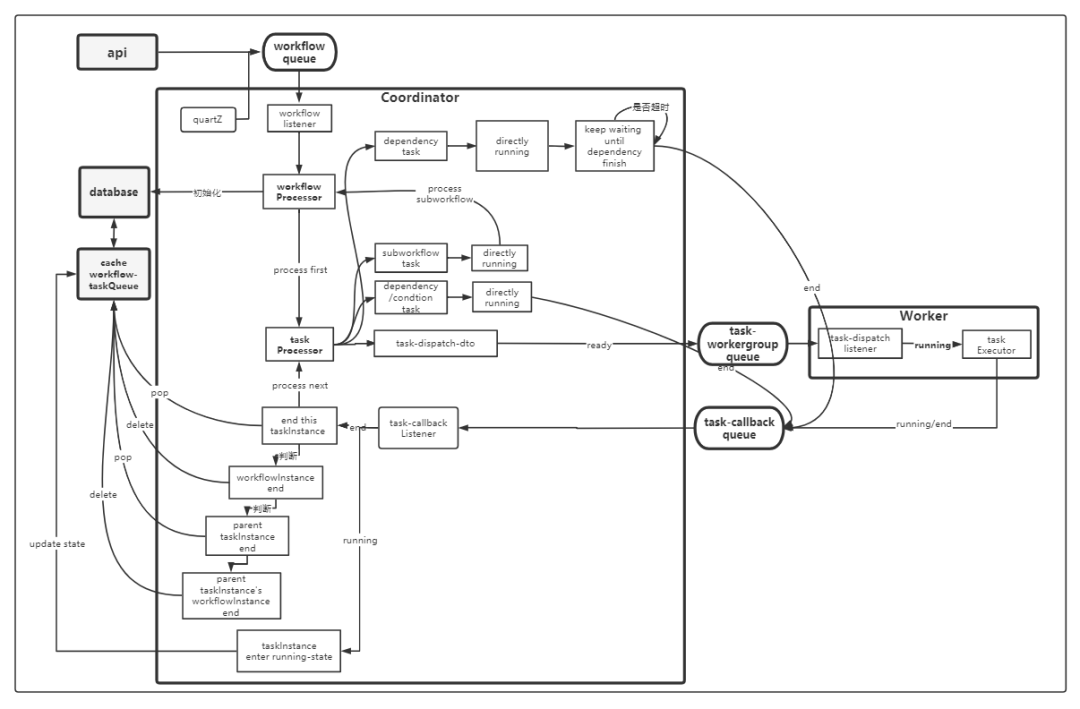

协调处理过程示意图

使用本系统的带来的优势效果：

1、API在工作流定时上线Quartz时配置优先级，保证工作流的优先级顺序；Coordinator在工作流由DAG转节点任务队列时，进行拓扑排序结合优先级排序，保证工作流中任务队列的优先级顺序；提高了调度的精确性。

2、增加高可用缓存redis，来缓存工作流实例及其任务队列上下文，独立的上下文缓存使得工作流实例的内部任务回调和派发处理可以跨Coordinator进行，更大程度的实现Coordinator的分布式能力，提高系统的业务处理能力。

3、增加MQ，用于工作流和任务派发、回调的消息队列，提高系统的吞吐量；并且MQ的分布式消费保证了工作流和任务不被重复消费。

4、将传统的Coordinator与Worker通过MQ松耦合；保证Coordinator和Worker各自的职责单一且明确，业务更轻量；MQ对于系统变更或适配更多类型Worker友好。

★专利申请号/公开号：202111061941.2
